MC型脈沖袋式除塵器的形式有側開門結構的 MC型脈沖袋式除塵器和上揭蓋結構的MC-n型脈沖 袋式除塵器。

(1) MC型脈沖袋式除塵器

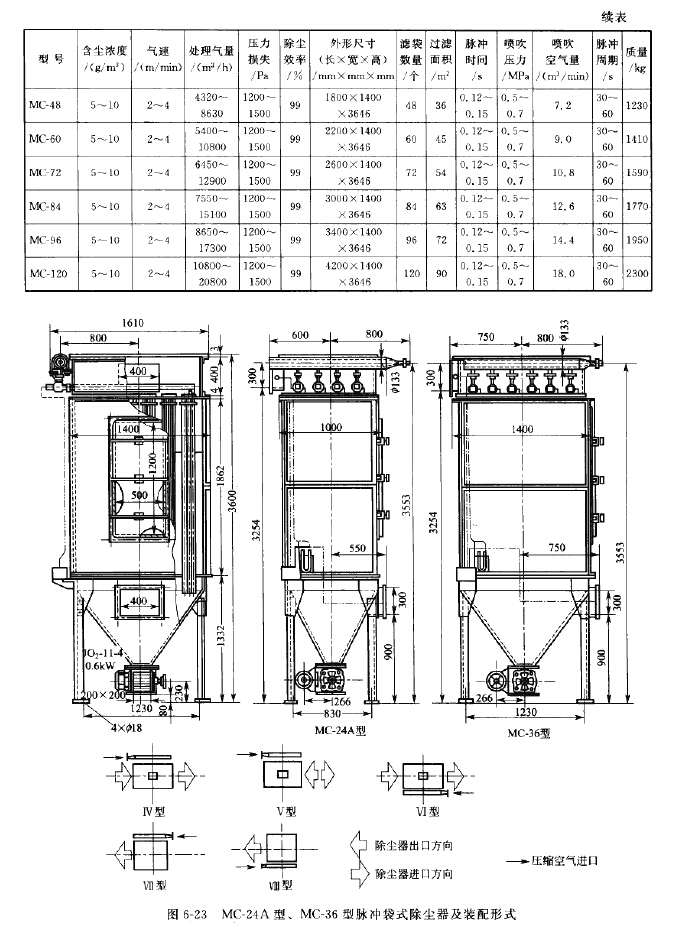

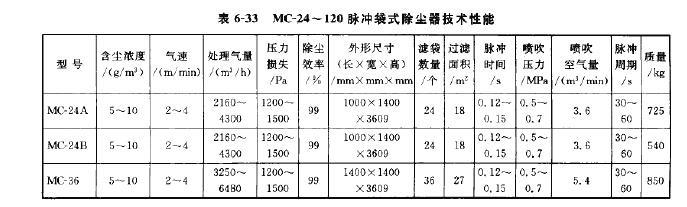

MC型脈沖袋式除塵器為側開門結構，規格有24? 120袋，處理氣量自2160?20800m3/h。其中MC-24A 型帶灰斗，MC-24B型不帶灰斗6脈沖控制儀有氣動、 電動和機械控制三種。其技術性能見表6-33,裝配形式

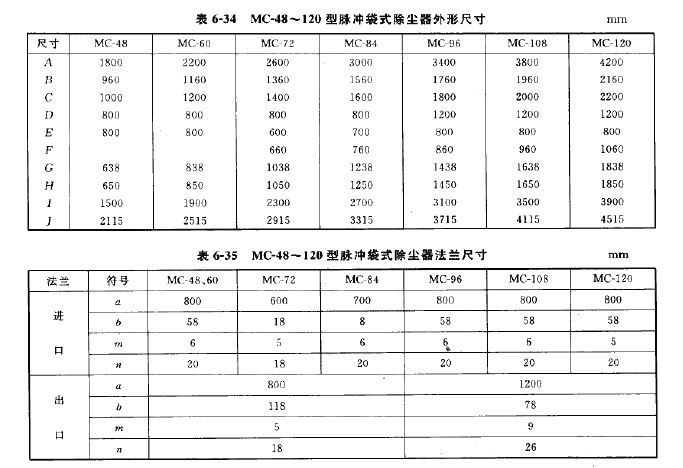

和主要尺寸見圖&23?圖6-26及表6-34和表6-35。

?

(2) MC-II型脈沖袋式除塵器

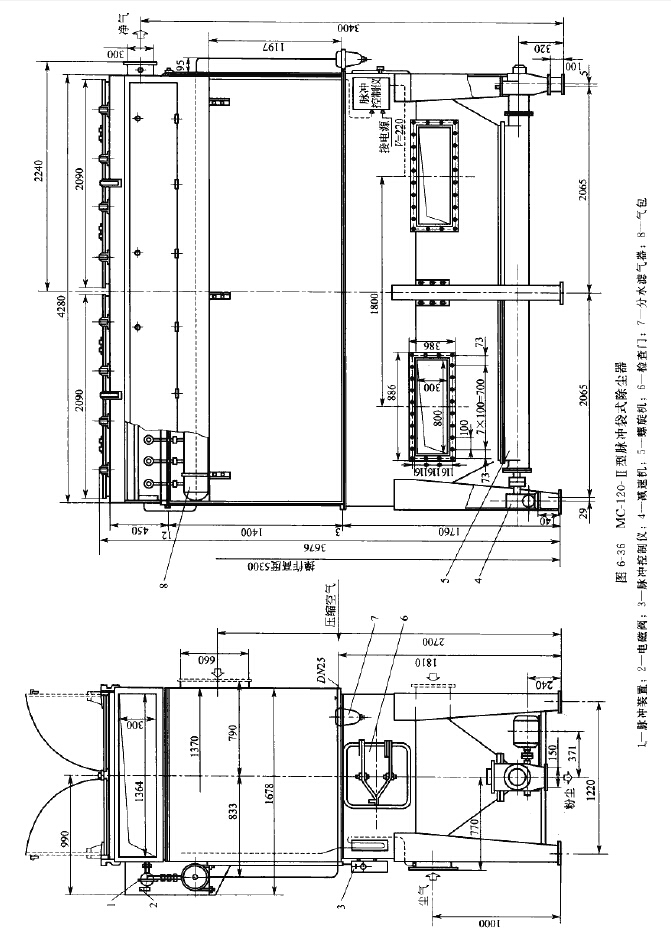

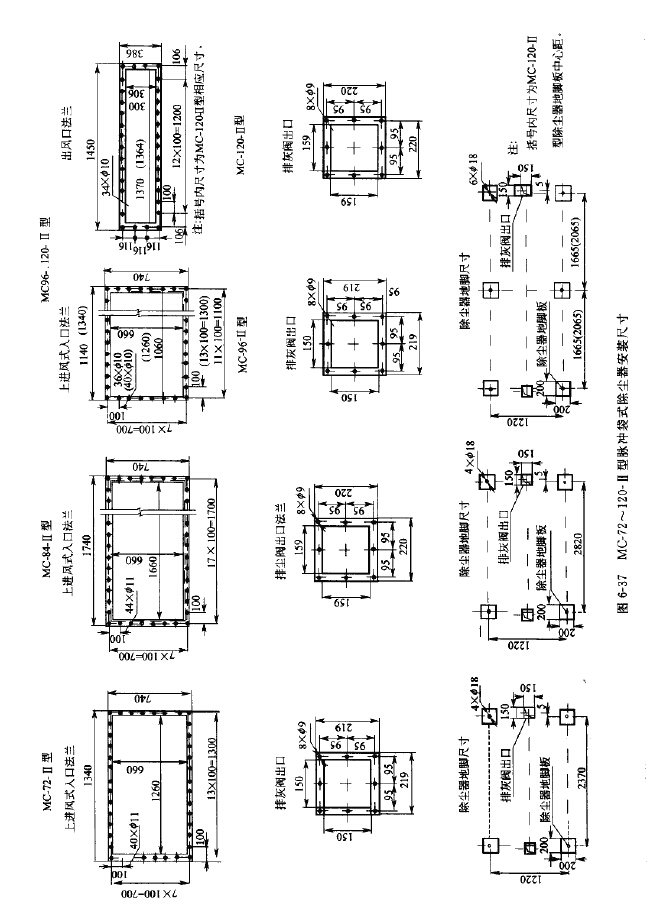

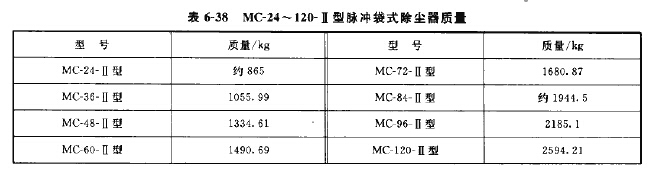

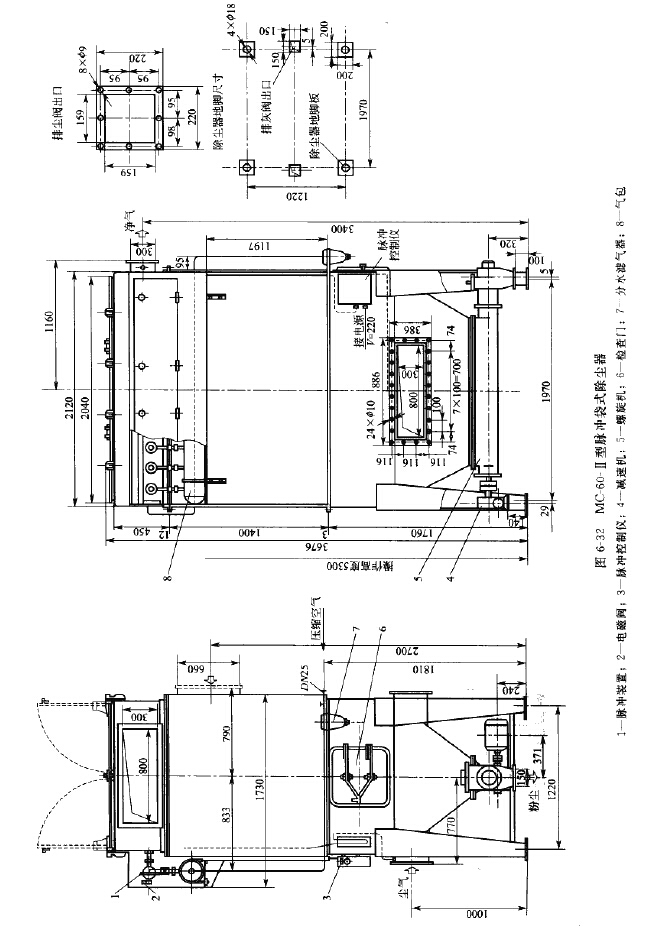

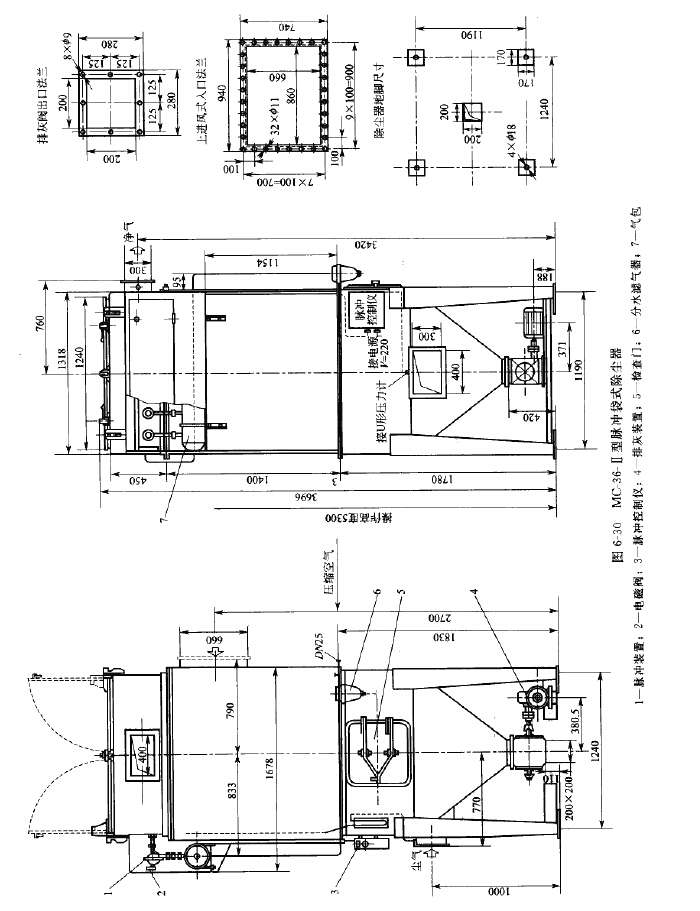

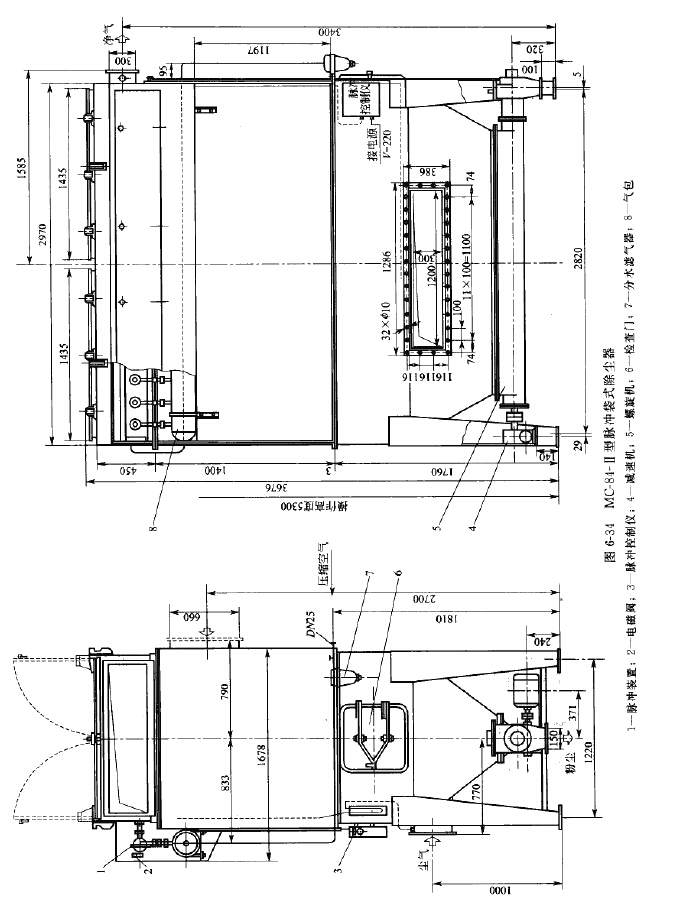

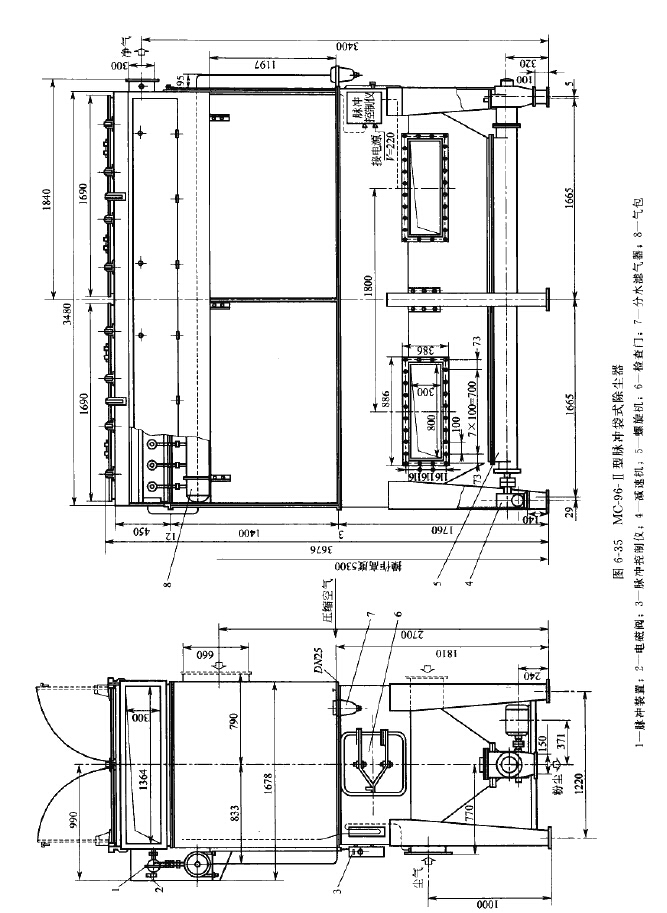

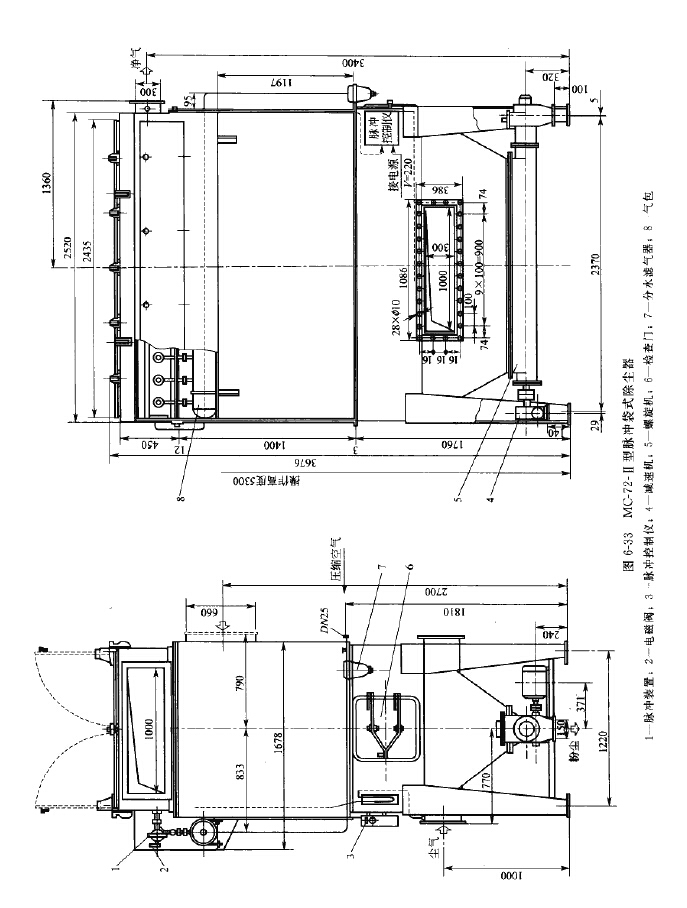

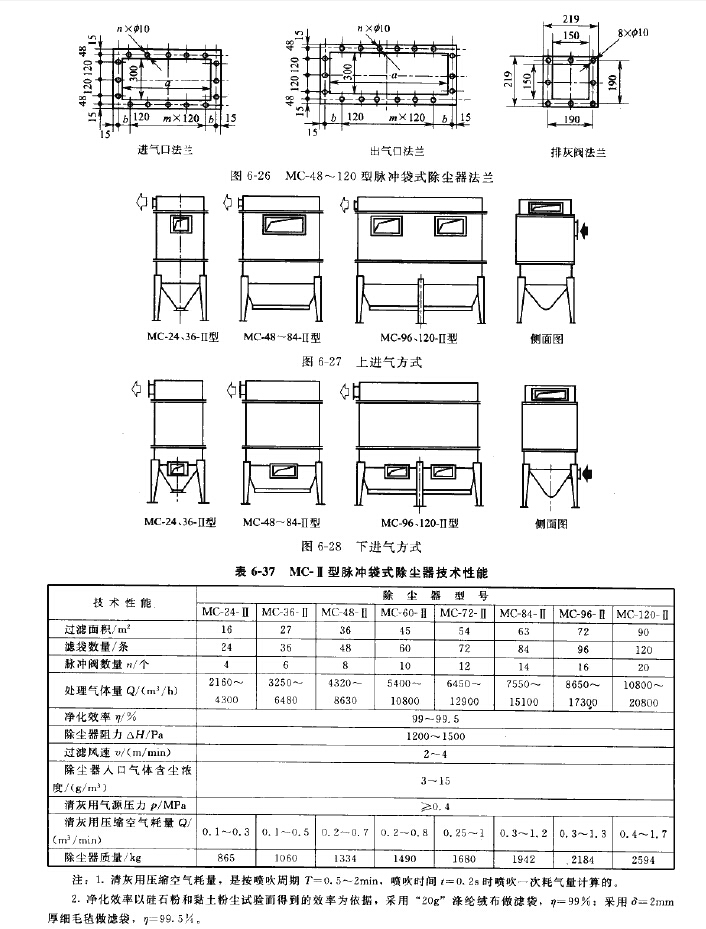

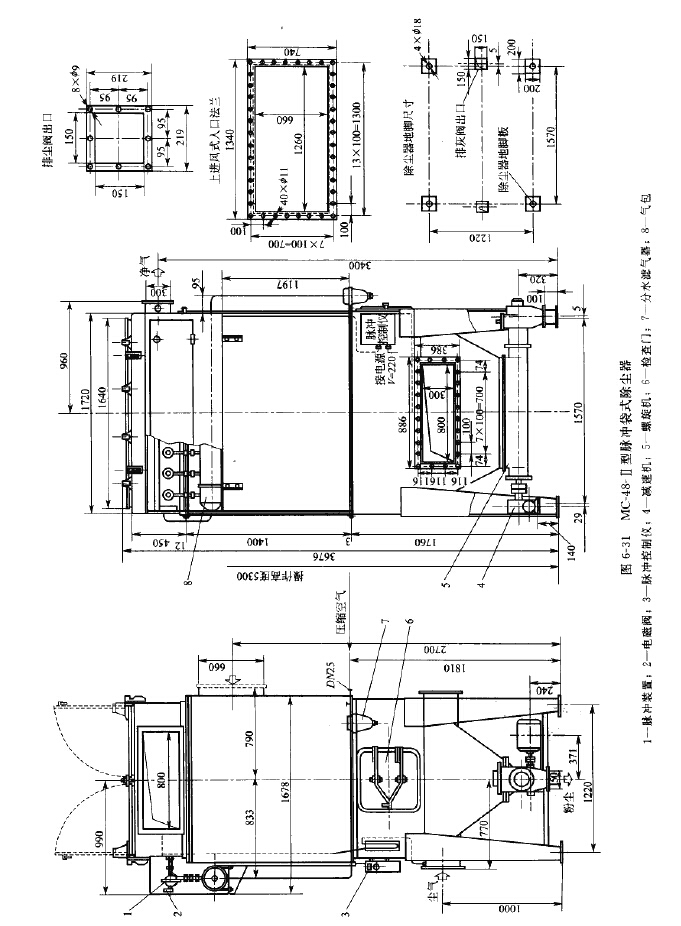

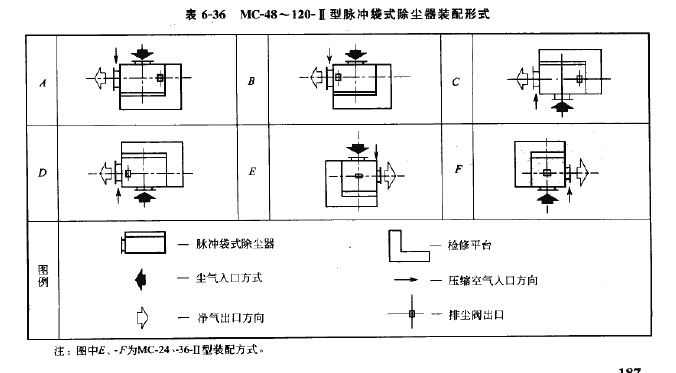

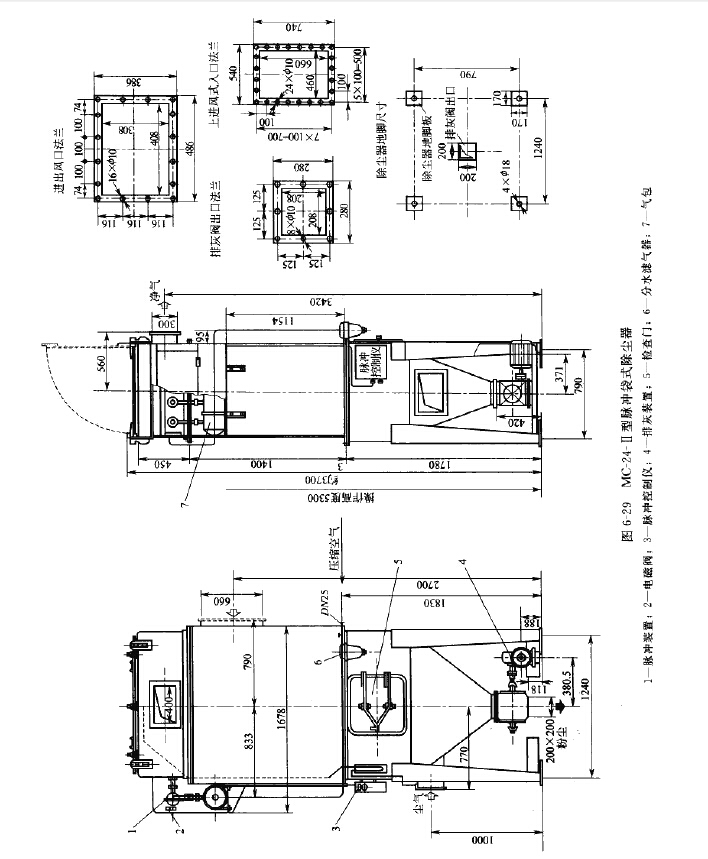

MC-II型脈沖袋式除塵器為上揭蓋結構，噴吹系統增設保護罩和改進的蓋板結構，可露 天設置，并有上、下兩種進氣方式，如圖S-27和圖^28所示。其裝配形式見表?xiàng)l36，技術 性能見表6-37，外形和安裝尺寸見圖6-29?圖質量見表6-38,
