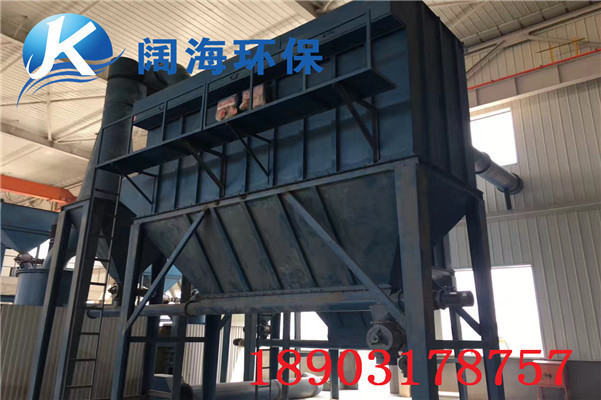

脈沖袋式除塵器的主要結構，主體由箱體、袋室、灰斗、進出風口四大部分組成，并配有支柱、樓梯、欄桿、壓氣管路系統、清灰控制機構等。
　　（1）箱體
　　箱體主要是固定除塵骨架、濾袋及氣路元件之用，并制成全密閉形式，清灰時，壓縮空氣首先進入箱體，再沖入各濾袋內部。頂部設有人孔檢修門，安裝和更換袋籠、除塵濾袋全部在這里進行，十分方便，根據規格的不同，箱體內又分成若干個室，相互之間均用鋼板隔開，互不透氣，以實現離線清灰。每個室內均設有一個提升閥，以切換過濾氣流。
　　（2）袋室
　　袋室在箱體的下部，主要用來容納袋籠和除塵布袋，且形成一個過濾空間，煙氣的凈化主要在這里進行，同箱體一樣，根據規格的不同也分成若干個室，并用隔板隔開，以防在清灰時各室之間的相互干擾，同時形成一定的沉降空間。
　　（3）灰斗
　　灰斗布置在袋室的下部，它除了存放收集下來的粉塵以外，還作為進氣總管使用（下進氣方式），當含塵氣體進入袋室前先進入灰斗，由于灰斗內容積較大，使得氣流速度降低，加之氣流方向的改變，使得較粗的塵粒在這里就得到分離，灰斗下部布置有螺旋輸送機或空氣斜槽等輸送設備，出口還設有回轉卸料器或翻板閥等鎖風設備，可連續進行排灰。

　　（4）進出風口
　　進出風口根據除塵器的結構形式分為二種，32系列的進風口為圓筒型，直接焊在灰斗的側板上，出風口安排在箱體下部，袋室側面，通過提升閥板孔與箱體內部相通，其它系列的進出風口制成一體，安排在袋室側面、箱體和灰斗之間。中間用斜隔板隔成互不透氣的兩部分，分別為進風口和出風口，這種結構形式體積雖大些，但氣流分布均勻，灰斗內預除塵效果好，適合于煙氣含塵濃度較大的場合使用。
