裝煤車除塵器地面站煙氣凈化工藝流程簡述

裝煤車除塵器在焦?fàn)t裝煤過程中，含有荒煤氣的煙塵在熱浮力和除塵風機的吸引下進入爐頂裝煤車，在車內燃燒后，煙氣經布置在焦側爐柱上方的接口翻板閥進入除塵管道，最終進入地面除塵站。煙氣先經過阻火式冷卻器滅火降溫后，除去大顆粒的煤粉，煙氣降至120℃以下，進入低壓脈沖式布袋除塵器，經過除塵器凈化后煙氣排放濃度<50mg/m³。由于煙氣中含有水蒸汽、焦油，會使濾袋除塵效率降低，故布袋除塵器每次過濾裝煤煙氣之前，應對濾袋作預噴涂處理，噴涂介質為出焦除塵捕集的焦粉。除塵器凈化后的氣體經除塵風機、消音器、煙囪排入大氣。

除塵風機通過變頻器調速。裝煤除塵系統與導煙裝置信號連鎖。當導煙裝置給出裝煤信號時,首先開啟裝煤除塵干管上翻板閥，接著除塵風機高速運轉,進行除塵工作。裝煤停止后, 除塵風機低速運轉。非常閥平時處于關閉狀態，當除塵器入口煙氣溫度≥120℃時，非常閥打開，起到保護除塵器的作用。

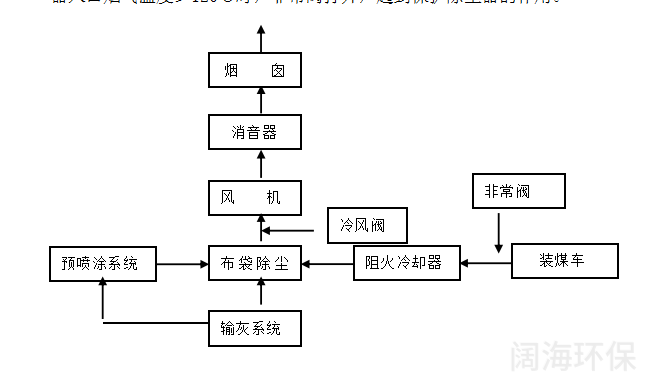

裝煤車除塵器系統工藝流程圖
